Када дође до кратког споја, ко први делује - контактор или осигурач? Погрешна секвенца и ваш СиЦ модул је нестао

У високонапонским системима велике снаге као што су станице за пуњење једносмерном струјом и ПЦС за складиштење енергије, ДЦ контактори и осигурачи се увек појављују заједно на дијаграмима кола – повезани у серију на истом главном колу. Ипак, многи инжењери и даље мисле о њима као да „свако ради свој посао“ – контактор управља пребацивањем, осигурач штити од кратког споја.

Али свако ко је заиста радио анализу грешака зна грубу истину: ако се њих двоје само „боре у сопственим биткама“ без праве координације, можда неће успети да се отворе када би требало, или да се откаче када не би требало – а ваш СиЦ модул од хиљаду долара је ионако нестао.

Данас ћемо из темеља разбити принципе координације овог „златног двојца“.

И. Раслојавање временских секвенци: грешке долазе у три нивоа, радње морају следити редослед

Правилно дизајнирано високонапонско коло једносмерне струје имплементира трослојну заштиту. Контактори и осигурачи прате строгу поделу рада у временском слиједу, без сукоба између њих:

1. Благо преоптерећење (1–3× називна струја)

Прво интервенишу систем БМС и софтвер погонске плоче – смањују снагу, активирају аларме – док се контактор нормално отвара и осигурач уопште не ради.

2. Умерено преоптерећење (3–8× називна струја)

Софтвер не може да одговори на време. Контактор врши прекид, струја квара је очишћена, а осигурач остаје нетакнут.

3. Екстремни кратак спој (10×+ ултра-висока струја)

Ни софтвер ни контактор не могу довољно брзо да реагују. Осигурачи велике брзине аР класе Галаки Фусе имају приоритет, отклањајући грешку у милисекундама – прекидајући струјно коло пре него што велике струје могу континуирано да утичу на контактор.

Правило координације:Називна струја осигурача > Континуална струја контактора, са довољном резервом за пренапоне и услове високе температуре – осигурач делује само у кратким спојевима опасним по живот.

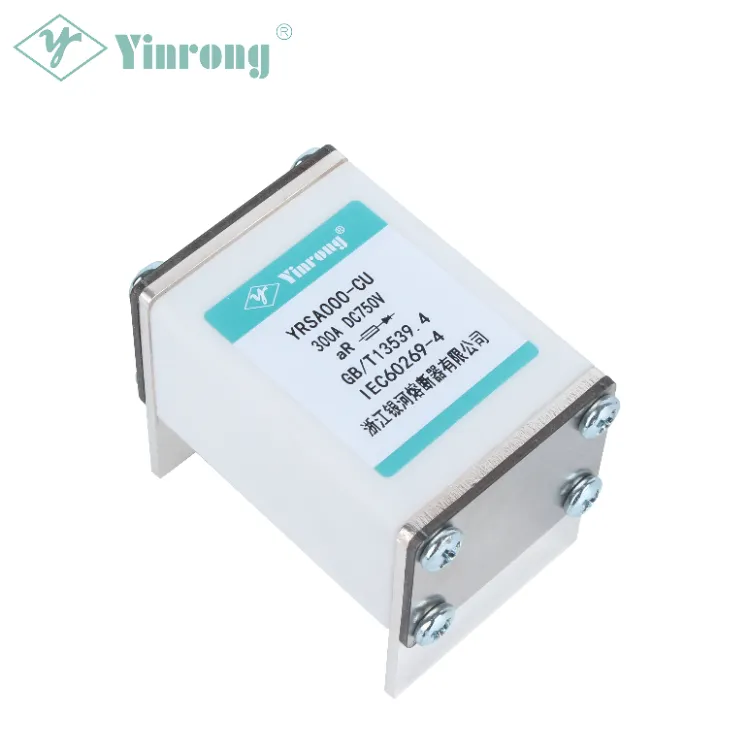

Практична референца:За систем са пуним оптерећењем од 250А, изаберите упарен контактор од 300АГалаки осигурач ИРСА серија 350А квадратни брзи осигурач.



ИИ. И²т Енерги Матцхинг: осигурач апсорбује топлоту, контактор избегава топлотна оштећења

Ово је срж координисане заштите – и основни принцип који 90% инжењера занемарује. Једноставно речено: укупна топлотна енергија (И²т) ослобођена у тренутку кратког споја је оно што уништава контакторе и енергетске модуле. Да би се постигла истинска координирана заштита, мора се поштовати једно гвоздено правило: Галаки Фусе брзи осигурач тотално пражњење И²т < Краткотрајни отпор контактора И²т.

1. ГГ осигурач лошег квалитета:И²т вредности су огромне – велика већина топлотне енергије се баца у контактор, изазивајући високотемпературно контактно заваривање. Ово је тип прекида „међусобног уништавања“ – са нултом координацијом.

2. Галаки осигурач ИРСА серије аР-класе брзи осигурач:Садржи елементе од чистог сребра или посребрене бакарне траке који прецизно ограничавају пропуштање И²т. УзимањеИРСА000-ЦУ серија на пример, осигурачи аР класе нуде изузетно низак И²т и јаку способност ограничавања струје – апсорбујући велику већину топлоте квара у тренутку кратког споја. Топлота која пролази кроз контактор је минимална, контакти остају нетакнути без заваривања – постиже се ефекат координације "жртвујте осигурач, сачувајте контактор" .

У комбинацији са Галаки Фусе-овом власничком технологијом гашења лука – кварцним песком високе чистоће са специјализованим третманом за сузбијање лука – лукови се брзо гасе у тренутку кратког споја, без пуцања кућишта или цурења песка, спречавајући секундарно оштећење лука на терминалима контактора.

ИИИ. Усклађивање нивоа напона и струје: обједињена платформа, координисано смањење снаге

Основа координације је да обе компоненте раде на истом основном хардверском параметру – не једна високонапонска и једна нисконапонска, ни једна високонапонска и једна нисконапонска.

1. Унификација напона

Називни једносмерни напон и контактора и осигурача морају бити савршено усклађени, са сигурносном маргином од 1,2–1,3× изнад напона магистрале:

● 750В стандардна станица за пуњење:Контактор 1000ВДЦ + Галаки осигурачИРСА000-ЦУ серија 750/1000ВДЦ

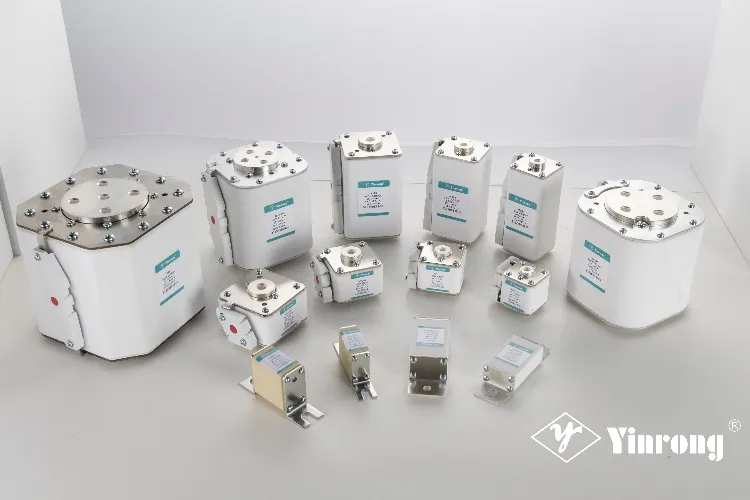

●800В високонапонско ултра-брзо пуњење / мегаватно складиштење:Контактор 1500ВДЦ + Галаки осигурачИРСА1-ХК серија 1500ВДЦ илиИРСА7-ПК серија 1500ВДЦ



Галаки Фусе производи су у складу са ИЕЦ60269-4, ГБ/Т13539.4 и другим међународним стандардима, са више серија које имају УЛ, ТУВ и ЦЕ сертификате. Висока чврстоћа изолације обезбеђује савршену компатибилност са високонапонским контакторима.



2. Тренутни слојеви

Називна струја осигурача увек треба да буде за један корак виша од контактора, стварајући „сигурносну тампон зону“ – услови пуног оптерећења и пренапона не ометају једни друге. Галаки ФусеИРСА серија покрива пуни опсег напона од 32ВДЦ до 1500ВДЦ, са прекидним капацитетом до 250кА ДЦ. Када се комбинује са високострујним контакторима, дугорочни пораст температуре при пуном оптерећењу је изузетно низак – елиминишући загревање терминала и стварање лука на извору, смањујући хроничне кварове.

3. Координисано смањење утицаја на животну средину

У високотемпературним кућиштима или окружењима на великој надморској висини, и контактор и осигурач морају бити смањени истовремено – никада немојте смањити само једну компоненту, јер би то нарушило координациону равнотежу.

ИВ. Галаки Фусе – решења за осигураче дизајнирана за координацију контактора

Основан 1980. године, Галаки Фусе (Иинронг) је професионални произвођач осигурача који интегрише истраживање и развој, тестирање, производњу и продају. Компанија производи пуну серију нових енергетских осигурача за ПВ, складиштење енергије и апликације за станице за пуњење, са производима који се извозе у преко 80 земаља и региона широм света.

1. Координација на нивоу материјала

Власнички посребрени елементи траке од бакра нуде отпорност на пренапоне и отпорност на замор метала – прилагођавајући се раду контактора у десетинама хиљада циклуса укључивања дневно без сметњи. Производи су усаглашени са ИЕЦ60269-4, ГБ/Т13539.4 и другим стандардима, са стабилном изолацијом и савршеним усклађивањем терминала – елиминишући ризик од грејања.

2. Процесом оптимизовано гашење лука

Напредне технологије укључујући гашење лука са паралелним елементима, брзо прекидање квара и керамичке цеви против пуцања обезбеђују брзо гашење лука у условима кратког споја – спречавајући оштећење лука на контактима и терминалима контактора.

3. Усклађивање напона и струје пуне серије

●ИРСА000-ЦУ серија:Дизајниран за стандардне пуњаче од 750В/1000В и складиштење енергије мале до средње величине

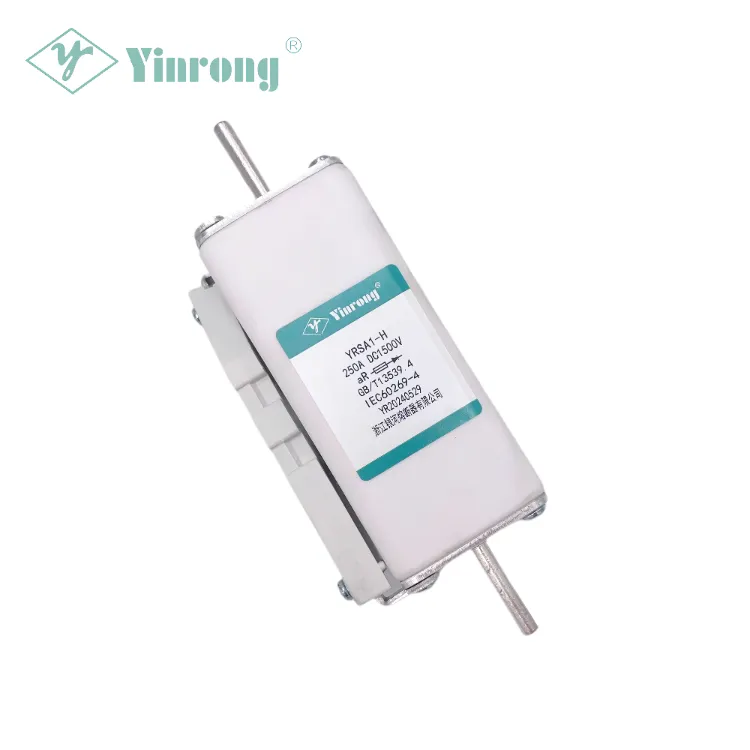

●ИРСА1-ХК серија:Дизајниран за системе од 1000В–1500В

●ИРСА7-ПК серија:Серија квадратног кућишта од 1500В, дизајнирана за ултра-брзо пуњење од 800В високог напона и складиштење енергије великих размера – прекидни капацитет до 250кА



Компатибилан са свим стандардним високонапонским ДЦ контакторима доступним на тржишту.



4. Услуга координисаног одабира на једном месту

Галаки Фусе пружа професионалну техничку подршку – од калкулација И²т подударања до комплетних решења за заштиту система. Наш технички тим може помоћи купцима у прецизном израчунавању комплетног скупа одговарајућих параметара за координацију контактора и осигурача.

У поређењу са водећим светским брендовима, Галаки Фусе нуди значајне предности у односу на цену и перформансе уз исте спецификације и сертификате. Користећи преко 40 година стручности у производњи осигурача, 48+ патената и више међународних сертификата (УЛ/ТУВ/ЦЕ/ЦКЦ), Галаки Фусе показује јасне предности у материјалима, процесима гашења лука и способности координације система.

Финал Тхоугхтс

Координација између ДЦ контактора и осигурача се у основи заснива на прецизном усклађивању у три димензије: временски, енергија и параметри. Одредите прави тренутак – грешке се решавају на правом слоју. Исправите И²т – топлота се правилно распоређује. Одредите напон и струју како треба – хардверске компоненте не компромитују једна другу.

Сва три су неопходна. Изаберите исправно – контактор и осигурач сваки играју своју улогу, градећи слојеве заштите. Изаберите нетачно - у најбољем случају заштита не успе, у најгорем случају, опрема је уништена.

Галаки Фусе – преко 40 година посвећености висококвалитетним осигурачима, посвећених обезбеђивању безбедних и поузданих решења за заштиту кола за станице за пуњење и системе за складиштење енергије.

За техничку подршку при избору осигурача или координацији контактора, молимоконтактирајте технички тим Галаки Фусе.
