Како ДЦ контактори и осигурачи раде заједно?

И. Функционална дефиниција: Двослојна заштитна архитектура са јасно дефинисаним улогама

ДЦ контактор: извршни прекидач који се може контролисати

ДЦ контактор је електромеханички склопни уређај који повезује и искључује струјна кола велике снаге под командама система управљања. Његове основне функције у станици за пуњење укључују:

• Контрола старт/стоп пуњења: Затвара се да би се успоставила путања пуњења по команди из БМС-а или контролера пуњења, а отвара се за прекид везе по завршетку.

•Хитна изолација: Извршава контролисано искључивање напајања по пријему команди када систем открије абнормалне услове као што су превисока температура, пренапон или кварови на изолацији.

•Управљање претплатом: Ради са отпорником за претходно пуњење да ограничи ударну струју пре него што се главни круг укључи, штитећи кондензаторе магистрале.

ДЦ осигурач: пасивни крајњи заштитни уређај

Осигурач је заштитни елемент за једнократну употребу који поуздано прекида струје квара пре него што изазову неповратну штету. Основне разлике између полупроводничких брзодејних осигурача који се користе у станицама за пуњење једносмерном струјом и обичних индустријских осигурача су:

•Одговор на нивоу микросекунде: Далеко брже од десетина милисекунди потребних за механичко активирање контактора.

•Карактеристика ограничавања струје: Ограничава енергију струје квара у границама отпорности уређаја за напајање низводно (ИГБТ/СиЦ).

•Могућност гашења ДЦ лука: Поуздан прекид у 500В–1500В ДЦ системима без ризика од поновног паљења.

•Резиме позиционирања: Контактор је контролисана „сигурносна капија“; фитиљ је неопходна „последња линија одбране“.

ИИ. Инжењерска логика координисаног подударања

Дизајн заштите станице за пуњење је далеко од једноставног инсталирања два уређаја у исто кућиште. Њихов однос координације чини основну техничку логику слојевите архитектуре заштите.

Типична топологија струјног кола

Мрежни улаз → АЦ/ДЦ модул → ДЦ магистрала → Осигурач → Главни контактор → Контактор за претходно пуњење + отпорник → Интерфејс возила

Хијерархија заштите и време одговора

Типични режими квара због неусклађене координације

Основни критеријум дизајна: Вредност И²т пропуштања осигурача мора бити стриктно мања од вредности И²т отпорне на кратак спој заштићеног контактора.

ИИИ. Пет кључних техничких параметара за усклађивање и одабир

1. Називни напон: ДЦ-специфичан са великом маргином

Пошто једносмерна струја нема природну тачку преласка нуле, гашење лука је далеко теже него у системима наизменичне струје. Стога се логика избора за уређаје специфичне за једносмерну струју суштински разликује од уређаја наизменичне струје.

Принцип избора: Називни напон и осигурача и контактора мора бити ≥ максималног напона ДЦ сабирнице система.

•800В платформа за пуњење → Препоручена 1000В ДЦ или већа

•1500В систем за складиштење енергије → Мора се изабрати 1500В ДЦ или више

Инжењерско упозорење: Строго забраните замену производа са ознаком наизменичне струје за уређаје специфичне за једносмерну струју. Неуспех у ефикасном гашењу лука током прекида квара може довести до катастрофалних последица.

2. Називна струја: маргина за контакторе, И²т прорачун за осигураче

ДЦ контактор:

• Континуирана струја треба да премаши максималну излазну струју станице за пуњење.

• Фактор инжењерског искуства: Препоручени избор на приближно 1,2×.

ДЦ осигурач:

•Избор не сме бити заснован само на називној струји; И²т и прекидна способност морају се свеобухватно проценити.

• Топљење осигурача И²т мора бити испод отпорног И²т заштићеног полупроводничког модула (ИГБТ/СиЦ).

• Фактор инжењерског искуства: Препоручени избор на приближно 1,5×.

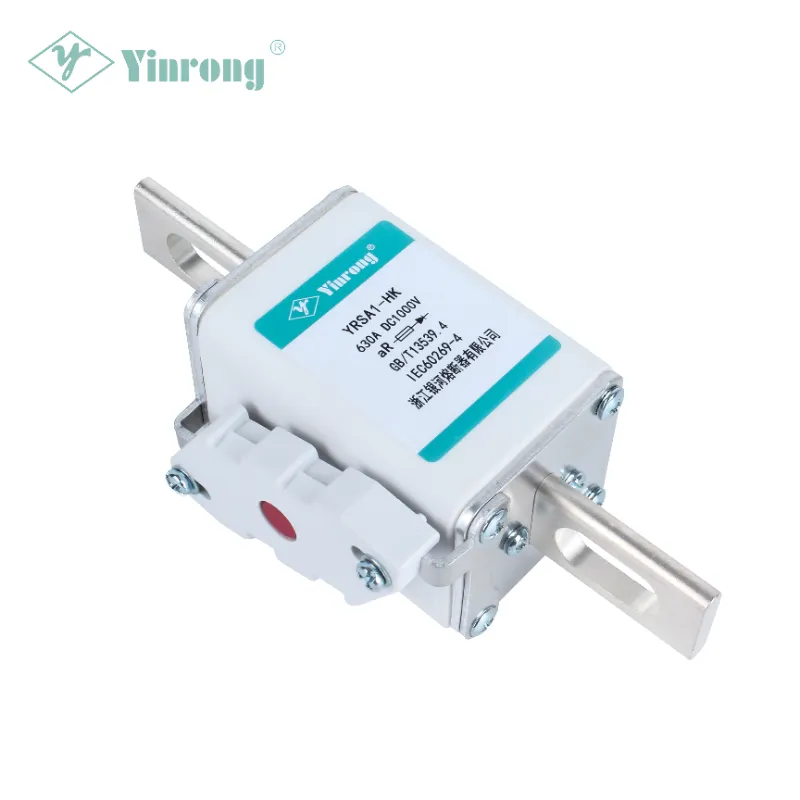

ИРСА серија од Зхејианг Галаки Фусе покрива називне напоне од 690В до 1500В и називне струје од 10А до 3000А, са посребреним елементима осигурача од чистог бакра или чистог сребра променљивог попречног пресека, смештеним у керамичким цевима од алуминијума високе чврстоће, са средњом чистоћом песка.

3. И²т Координација: Основни параметар усклађеног дизајна

И²т (ампер-квадрат-секунде) је најкритичнији квантитативни индикатор у избору слагања осигурача и контактора.

Односи ограничења избора:

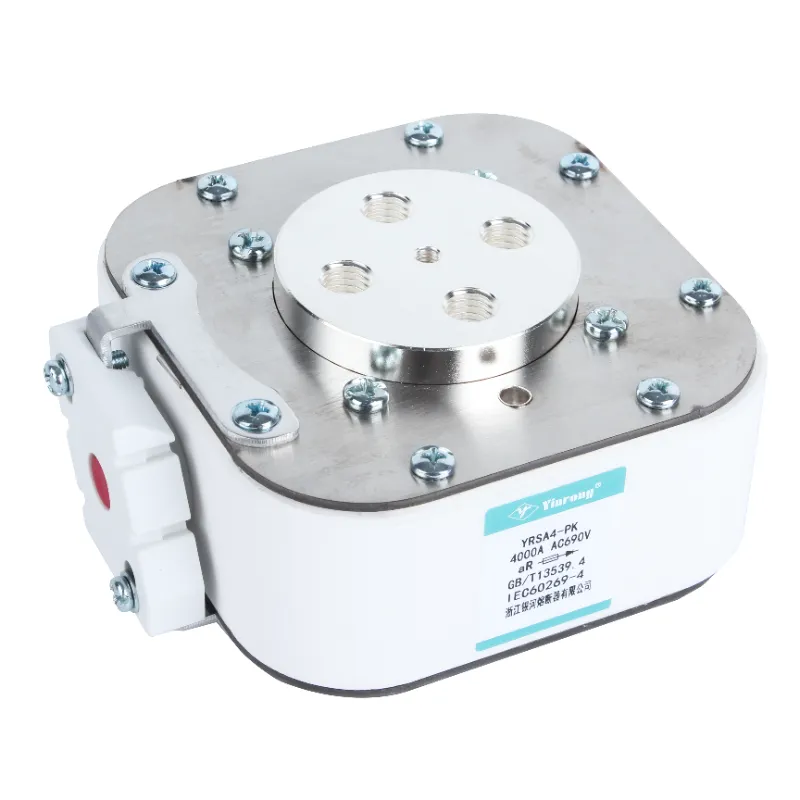

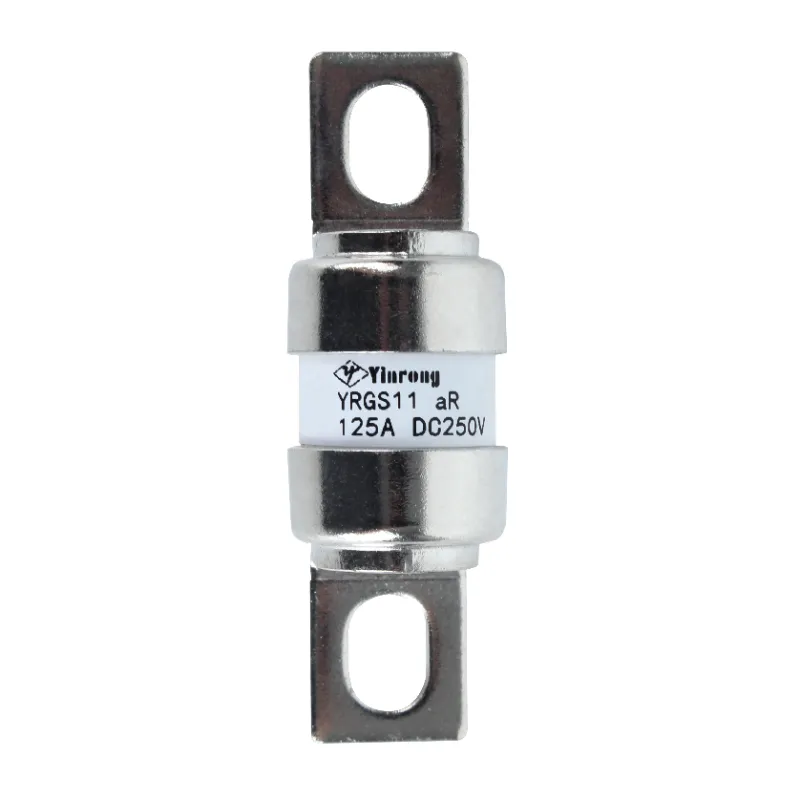

Серија брзих осигурача Галаки Фусе карактерише ниске И²т вредности, јака способност ограничавања струје и висок прекидни капацитет, што их чини погодним за заштиту од кратког споја полупроводничких уређаја и комплетне опреме.

4. Временско-струјна селективна координација

У архитектури заштите на више нивоа, заштитни уређај најближи тачки квара мора да ради први.

5. Температура околине и смањење снаге

Станице за пуњење су распоређене у широком спектру окружења, са инжењерским захтевима у распону од -40°Ц ниских температура до +85°Ц високих температура. И осигурачи и контактори морају бити смањени у складу са стварном температуром околине.

ИВ. Галаки осигурач: професионални избор за заштиту станице за пуњење једносмерном струјом

Основан 1980.Зхејианг Галаки Фусе Цо., Лтд. је професионално предузеће са осигурачима које интегрише истраживање и развој, тестирање, производњу, продају и увоз/извоз. Као кључно предузеће под бившим Министарством за машиноградњу и водећи произвођач осигурача у Кини, главни производи компаније покривају фотонапонске осигураче једносмерне струје, осигураче за возила са новом енергијом и осигураче за станице за пуњење. Производи су усклађени са ИЕЦ 60269, ГБ/Т 13539.4 и другим међународним и домаћим стандардима и извозе се у преко 80 земаља и региона укључујући Европу, Америку, југоисточну Азију и Блиски исток.

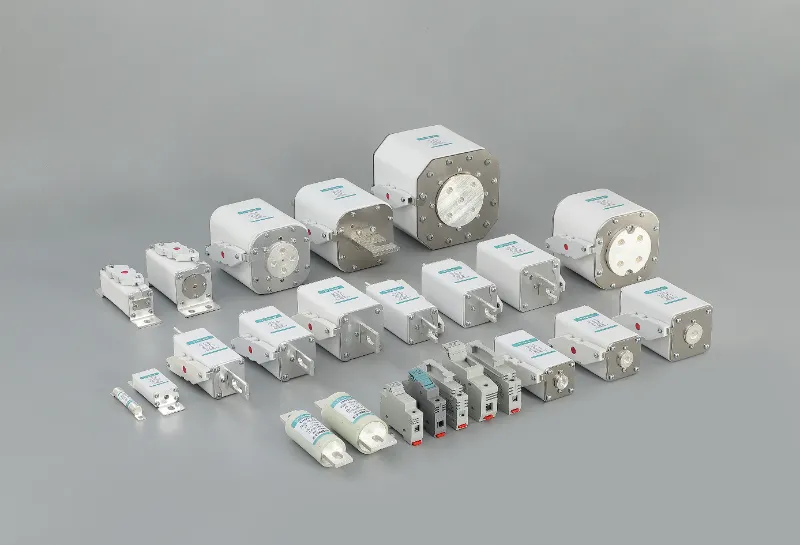

Препоручена серија производа за заштиту једносмерне струје за станице за пуњење

Главне техничке предности Галаки Фусе-а

•Међународни сертификати пуне серије: Више серија је прошло ТУВ, УЛ, ЦЕ и ЦКЦ сертификате. Системи управљања покривају ИАТФ 16949, ИСО 9001, ИСО 14001 и ИСО 45001.

•Решења за зрелу координацију: Обимно искуство у инжењерској координацији са главним ДЦ контакторима и зрелим решењима за селекцију.

•Комплетна подршка техничким подацима: Обезбеђује измерене И²т криве и криве струје прекида да би се олакшала прецизна координација са контакторима.

• Дубока техничка акумулација: Поседује преко 48 патената за корисне моделе и проналаске за производњу производа са осигурачима и признат је као национално високотехнолошко предузеће 2017.

• Стандардно учешће у индустрији: Производи су усклађени са ГБ/Т 13539.4, ИЕЦ 60269 и многим другим међународним и домаћим стандардима.

В. Закључак

Усклађивање контактора и осигурача у станицама за пуњење једносмерном струјом може се технички сажети на следећи начин: функционално слојевитост, координација времена и преклапање параметара.

• Осигурач преузима прекид струје кратког споја на нивоу микросекунде како би осигурао сигурност ИГБТ/СиЦ и других енергетских полупроводника.

•Контактор је одговоран за контролисано управљање прекидачима, извршавање нормалног старт/стоп команди и хитне изолације.

• Ова два служе као међусобна резервна редундантност, формирајући двоструку сигурносну баријеру.

Када се правилно упаре, свако обавља своје дужности са слојевитом одбраном; када се не подудара, последице се крећу од отказивања заштите до прегоревања опреме.

Са више од 40 година посвећености висококвалитетном истраживању и развоју и производњи осигурача, Галаки Фусе је посвећен пружању безбедних и поузданих решења за заштиту кола за станице за пуњење једносмерном струјом.

За техничку подршку при избору осигурача за системе заштите ДЦ пуњача или координацију са контакторима, молимоконтактирајте технички тим Галаки Фусе.
