​Брзи осигурач у односу на обични осигурач: Која је права разлика?

У дизајну енергетског електронског система, избор осигурача директно одређује сигурносне маргине опреме и ефикасност заштите од квара. Када се суоче са брзоделујућим осигурачима у односу на обичне осигураче, многи инжењери доносе грубе одлуке засноване искључиво на називној струји и напону, занемарујући фундаменталне разлике у науци о материјалима, механизмима одговора и сценаријима примене. Овај надзор може представљати озбиљне ризике у новим системима за складиштење енергије и енергије.

Овај чланак пружа систематску анализу основних разлика између брзо делујућих осигурача и обичних осигурача — од структуралног дизајна и механизама за фиксирање до граница примене — како би се инжењерима помогло да донесу тачне одлуке о избору.

Структура и материјали: од "металне жице" до "прецизног топљивог елемента"

Топљиви елемент обичног осигурача је обично направљен од металне жице геометријског облика, једноставне структуре и ниске цене производње. Његова логика спајања се ослања на џулову топлоту коју генерише сама струја преоптерећења; када акумулација топлоте достигне тачку топљења, елемент се топи и отвара струјни круг. Овај дизајн га чини погодним за сценарије где брза реакција није критична, као што је заштита од преоптерећења за каблове и жице.

Брзо делујући осигурач је, међутим, посебно оптимизован иу материјалу иу структури. Његов топљиви елемент је направљен од чистог сребра, посребреног бакра или чистог бакра, обликован као правоугаона танка трака са суженим вратовима кружних рупа и унапред постављеним местима за лемљење ниске тачке топљења на одређеним локацијама. Генијалност овог дизајна лежи у чињеници да када дође до преоптерећења или струје кратког споја мале вишеструке струје, место лемљења се прво топи, и металуршким ефектом убрзава брзо одвајање елемента на суженом врату, постижући прекид кола у микросекундама до милисекунди.

У суштини, обични осигурачи се ослањају на „природну акумулацију топлоте“, док брзо делујући осигурачи постижу „активно убрзано ломљење“ кроз конструкцијски и материјални инжењеринг — ово је најосновнија разлика између њих.

Брзина одзива: размак од милисекунди наспрам микросекунде

Брзина одзива је најинтуитивнија разлика између два типа осигурача.

За обичне осигураче, време фиксирања је обрнуто пропорционално вишеструкој струји преоптерећења: што је већа струја која прелази номиналну вредност, време је краће; обрнуто, при мањим вишеструким преоптерећењима, време спајања може да се продужи на неколико секунди или чак и дуже. Ова карактеристика "временског кашњења" је прихватљива у заштити каблова јер каблови имају одређени термички капацитет и способност краткотрајног преоптерећења.

Осигурачи са брзим дејством се понашају потпуно другачије. Захваљујући „убрзавајућем“ механизму тачака лемљења са ниском тачком топљења и ефекту концентрације густине струје сужене структуре врата, брзоделујући осигурачи могу очистити коло у року од милисекунди или чак микросекунди. Ова екстремна брзина се не тежи само због себе, већ да би се отклонила струја квара унутар временског ограничења које полупроводнички уређаји (као што су ИГБТ-ови, СиЦ МОСФЕТ-ови и исправљачке диоде) могу да издрже – термичка толеранција полупроводника је обично само реда величине милисекунди, а обични осигурачи не могу да испуне овај захтев заштите.

Сценарији примене: Циљеви заштите дефинишу логику избора

Границе примене брзоделујућих и обичних осигурача су природно дефинисане њиховим одговарајућим карактеристикама одзива.

Обични осигурачи се првенствено користе за заштиту каблова и жица од преоптерећења и кратког споја. Каблови поседују одређену топлотну инерцију; краткотрајна преоптерећења не изазивају одмах оштећење изолације, тако да је дозвољено одређено кашњење у раду осигурача. Ово објашњава зашто обични осигурачи остају широко коришћени у зградама дистрибутивних и индустријских далековода.

С друге стране, брзо делујући осигурачи су дизајнирани да заштите полупроводничке уређаје за напајање и склопове исправљача. У фотонапонским претварачима, станицама за пуњење једносмерне струје и претварачима за складиштење енергије (ПЦС), ИГБТ и СиЦ модули су изузетно осетљиви на прекомерну струју - када дође до кратког споја, струја се мора уклонити у року од стотина микросекунди, или ће уређај бити трајно оштећен. Осигурачи са брзим дејством су управо решење за овај захтев.

Нарочито у системима за складиштење енергије (ЕСС), примена брзих осигурача је критична. Струје кратког споја у групама батерија карактеришу висок једносмерни напон, велику јачину струје и нема природног преласка нуле, што поставља строге захтеве за капацитет прекида и перформансе гашења лука. Брзи ДЦ осигурачи за складиштење енергије не само да морају да обезбеде брзу реакцију, већ и да поуздано угасе лукове без поновног удара у условима високонапонске једносмерне струје, док нуде довољан прекидни капацитет да се носе са екстремно високим струјама кратког споја које кластери батерија могу да испоруче.

ИЕЦ класификација: Техничка подела између аР и гГ

Из перспективе стандарда за осигураче Међународне електротехничке комисије (ИЕЦ), разлика између брзоделујућих и обичних осигурача је даље квантификована и стандардизована.

Обични осигурачи обично падају угГ(заштита каблова пуног опсега), нуди потпуну заштиту од преоптерећења и кратког споја, али са релативно дужим радним временом, погодан за општу дистрибуцију и заштиту каблова.

Осигурачи који брзо делују спадају уаР(заштита полупроводника делимичног опсега) класа. аР осигурачи су посебно дизајнирани за заштиту полупроводничких уређаја, са изузетно ниским И²т вредностима (пропуштена енергија) и јаком способношћу ограничавања струје. Они могу прекинути струју квара у врло раној фази квара, ограничавајући енергију квара у оквиру могућности отпорности полупроводничких уређаја. аР осигурачи не рукују заштитом од ниског вишеструког преоптерећења—ова функција је додељена контролним системима или контакторима, формирајући јасну функционалну хијерархију.

Галаки Фусе: брза решења осигурача за нову енергију и складиштење енергије

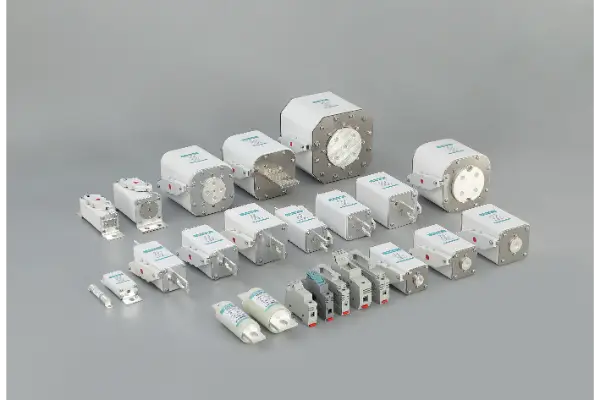

Галаки Фусеима преко 40 година искуства у истраживању и развоју и производњи осигурача, стварајући дубоку техничку експертизу у сегменту брзодејних осигурача. За нове енергетске примене као што су фотонапонски претварачи, станице за пуњење једносмерне струје и претварачи за складиштење енергије, Галаки Фусе нуди свеобухватан асортиман брзих осигурача високих перформанси.

Наменски брзи осигурачи за систем за складиштење енергијесу кључна фокусна област за Галаки Фусе. Системи за складиштење енергије захтевају далеко више од осигурача него опште индустријске примене: једносмерни напони до 1500В, струје кратког споја које достижу стотине килоампера, и потреба за апсолутним гашењем лука и поузданошћу прекида у затвореним батеријама. Производи серије Галаки Фусе за складиштење енергије користе топљиве елементе од чистог сребра и медијуме за гашење лука од кварцног песка високе чистоће, у комбинацији са оптимизованим дизајном вратне структуре, како би се обезбедио одзив на нивоу микросекунде и поуздан прекид у екстремним условима квара.

Основне техничке предности:

● Чисто сребро / посребрени бакарни елементи:Ниска тачка топљења и висока проводљивост обезбеђују брз одговор

●Оптимизована структура врата:Прецизна контрола тачака топљења за конзистентан прекид лука

● Гашење лука од кварцног песка високе чистоће:Брзо апсорбује енергију лука и потискује поновно ударање

●Потпуна сертификација:Производи су у складу са ИЕЦ60269, ГБ13539 и другим међународним стандардима, са више серија које имају УЛ, ТУВ и ЦЕ сертификате

●Комплетна подршка техничким подацима:Обезбеђује измерене И²т криве и криве струје прекида, олакшавајући прецизне прорачуне координације заштите система за инжењере

Закључак

Разлика између брзо делујућих и обичних осигурача протеже се далеко даље од површинског нивоа „брзо против спорог“. Од избора материјала и оптимизације структуре до механизама одговора и ИЕЦ класификације, ова два представљају потпуно различите филозофије заштите.

Обични осигурачи штите "термички капацитет" каблова; брзоделујући осигурачи штите „крхки прозор” полупроводника. У данашњим брзорастућим новим секторима енергије и складиштења енергије, разумевање и правилно коришћење јединствене вредности брзо делујућих осигурача је суштинска вештина за сваког инжењера енергетске електронике.

Галаки Фусе – преко 46 година посвећености висококвалитетној производњи осигурача, посвећених обезбеђивању безбедних и поузданих решења за заштиту кола за нове глобалне системе за складиштење енергије и енергије.

За техничку подршку при избору брзих осигурача за складиштење енергије или нову енергетску опрему, молимоконтактирајте Галаки Фусетехнички тим.
