Анализа селекције осигурача за заштиту фотонапонских низа у систему производње електричне енергије соларне фотонапонске снаге

Систем за производњу фотонапонских снага (скраћени као ПВ) састоји се од компонената и подсистема који директно могу да претварају светлосну енергију у електричну енергију, од чега је фотонапонска низа основна јединица. Пхотонолтаични низ директно претвара соларно зрачење инцидента у ДЦ напајање повезивањем соларних панела у оквир за повезивање фотографија фотонопонске низе, а затим га конвертира на претварач или директно га примењује путем прикључне кутије. Као део система који чини до 70% трошкова, заштита фотонапонских низа и оптимизација ефикасности стварања електричне енергије постала су кључна подручја технолошког развоја.

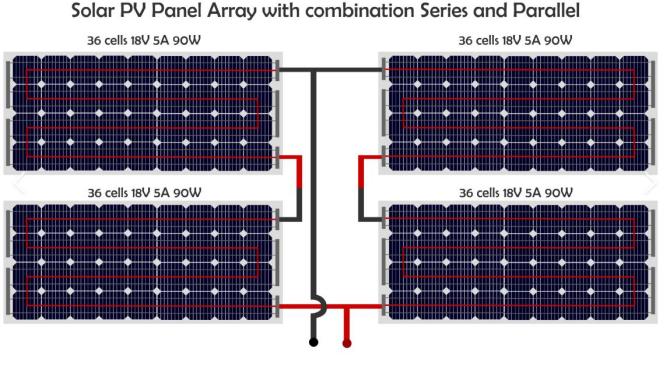

Да би се побољшала ефикасност фотонапонских система, у серији је повезано више фотонапонских панела да би се формирала фотонапонска низа, а више група фотонапонских жица повезано је паралелно да би се формирала фотоналетни низ. Струја фотонапонских низа се претвара кроз прикључну кутију и улази у линк за апликацију низводно. Да би се спречило да се фотонапонска плоча постане енергетско оптерећење и утиче на укупну ефикасност стварања електричне енергије, а да се не појаве кривицу и да се спречи пренаподне опасности проузроковане погрешним или локалним абнормалностима, сваки фотонапонски низ треба да буде инсталиран са осигурачима на оба краја. Када се грешка у кратком кругу јавља у фотонапонским низу, серија ФУСЕ брзо ће пушити и изоловати неисправан део да би се осигурао нормалан рад низа у целини.

Поред тога, ФОРУР ФУСЕС такође могу пружити заштиту од струја који се враћају са низводно компоненти, посебно када је струја кратког споја већа од струје једног ПВ низа. Оцењени капацитет прекида осигурача мора бити у могућности да покрије такве екстремне услове за заштиту сигурног рада система.

Међународни стандарди и домаће спецификације

У погледу заштите ПВ ДЦ стране, релевантни међународни и домаћи стандарди пружају важне смернице. На пример, члан 690.99 америчког националног стандардаРице / НФПА 70"Национални електрични кодекс" (НЕЦ) јасно наводи да проводници и опрема у ПВ склоповима подсистема, ПВ излазне кругове, претварач излазне кругове и склопови за складиштење енергије морају испуњавати захтеве проводника и заштите опреме и заштите опреме. Поред тога, Кина усвоји еквивалентни ИЕЦ стандардГБ / Т 16895.32-2021, који предвиђа да је под стандардним условима испитивања, када је континуирани струјни капацитет кабла једнак или већи од 1,25 пута, заштита кратког круга може се занемарити, али такође се препоручује да одаберете осигураче у комбинацији са специфичним упутствима произвођача.

ИЕЦ је развиоИЕЦ 60269-6 СтандардКонкретно за заштићене осигурање фотонапонских система, који јасно прописује захтеве за перформансама фотонапонских осигурача, као што су у стању да издрже континуиране струје кратког споја и брзо пухати. Истовремено, ул-ова техничка спецификацијаПредмет 2529Пружа важне смернице за нисконапонске осигураче у фотонапонским системима. Њих двоје се мало разликују у прорачуну струје пухања и употребом коефицијената корекције температуре.

Разматрање одабира осигурача

Приликом одабира осигурача у фотонапонским системима, следећи показатељи треба да буду усмерени на:

Називни напон: Називни напон осигурача мора да задовољи максимални напон отвореног круга (ВОЦ) да систем може да досегне. Посебно у хладним подручјима, треба размотрити вредност корекције напона на отвореном фотонапонске плоче на најнижој температури околине.

Оцењена струја: За осигураче повезане у серији са фотонапонским плочама, обично је потребна називна струја у 1,56 ИСЦ (ИСЦ је струја кратког споја). ИЕЦ стандард је ревидиран у ≥1,42 ИСЦ, а УС УЛ стандард је у 1,35 ИСЦ. То је потребно одабрати у комбинацији са стварним апликативним окружењем.

Капацитет прекршаја: Капацитет прекида осигурача треба да буде довољно да се избори са вршним врхом кратког споја и заштити опрему од оштећења.

Прилагодљивост животне средине: У случају високе температуре или густе инсталације, називна вредност треба на одговарајући начин смањује у складу са препорукама произвођача осигурача да би се осигурала дугорочно стабилно стабилно.

Закључак

Инсталација ДЦ осигурача у фотонапонским низовима није само неопходна средства за заштиту опреме и побољшање ефикасности стварања електричне енергије, већ и важну меру како би се осигурао сигуран рад целог система. Разумни избор осигурача захтева свеобухватно разматрање фактора као што су радно окружење фотонапонских плоча, струје кратког споја, напона на отвореном, итд. Да би се осигурала дугорочна поузданост и економичност система.

На пример, Зхејианг Галаки Фусе Цо., Лтд1000ВДЦ 30А 10к38мм Солар ПИ ФУСЕ ЛИНКи1500ВДЦ 30А 10к85мм соларна ПВ осигурачаи1500вдц 630А 3Л вијак типа соларне ПВ осигурачаПхотонолтаични осигурачи се широко користе у кључним заштитним положајима ормара за фотонапонске конекције. Уз одличне перформансе и високо стандардно сертификат, ови осигурачи пружају стабилна и поуздана решења за пројекте производње фотонапонских електричне енергије, помажући систему да ефикасно послује.
